HGCAD高效化工设计插件AutoCAD专用工具v3.0.4.1231

HGCAD插件作为AutoCAD平台的专业扩展工具，深度整合化工行业设计规范与智能绘图功能，其特色在于将压力容器标准图库与PID设计系统深度融合。通过优化设计流程中的关键环节，该工具可帮助工程师快速生成符合行业规范的设备图纸与工艺流程图，显著缩短项目周期。

核心功能解析

该软件针对化工设备设计场景开发，内置超过200项行业标准参数化模型库，涵盖反应釜、换热器、塔器等常用设备组件。智能轴测图生成模块支持三维模型与平面图纸的自动关联更新，PID设计系统提供符合HG/T标准的图例库与自动连线功能。通过命令面板可直接调用法兰、封头等标准件尺寸参数，实现零误差的规范化设计。

系统适配方案

软件提供双模式安装方案：

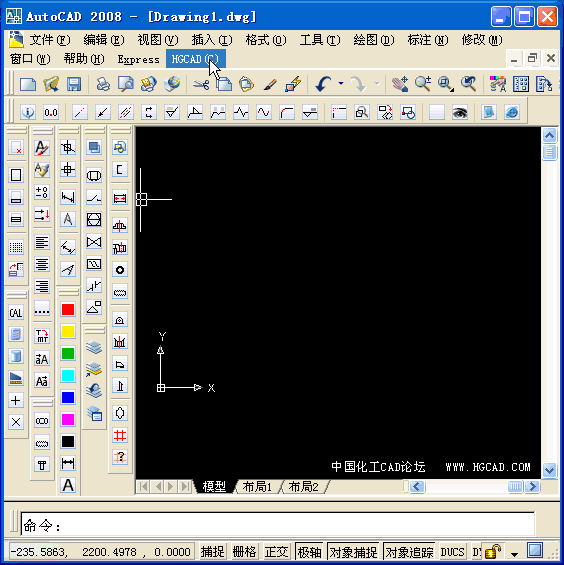

(A) 自动化部署：解压安装包后运行setup.exe，程序将自动检测AutoCAD版本并配置环境变量，完成菜单栏集成与组件注册。
(B) 定制化安装：通过AutoCAD选项面板手动添加支持路径，适用于需要特殊配置的工程环境。详细操作指南包含版本适配说明，支持从AutoCAD 2005到最新版本的平台运行。

用户实践反馈

「设计达人小陈」：参数化图库节省了大量标准件绘制时间，设备出图效率提升40%以上
「化工绘图老张」：轴测图自动标注功能非常实用，管道系统图可直接导出材料清单
「压力容器工程师李工」：集成HG/T20592标准法兰库，尺寸校验功能避免了很多设计返工
「项目总监王总」：团队使用后设计文件规范性明显提升，图纸审核通过率提高30%

该工具持续更新行业规范数据库，目前已适配最新版NB/T47020标准体系，其动态图层管理系统可智能识别不同设计阶段的图纸元素，配合批量打印模块实现项目文档的标准化输出。对于需要同时处理PID流程图与设备详图的化工设计团队，这款插件已成为提升工作效率的关键工具。
